Cuscinetti assiali a sfera

Cuscinetti assiali a sfera

Progettati per sopportare carichi assiali in condizioni operative caratterizzate da velocità elevata, i cuscinetti assiali a sfere si presentano con anelli simili a ralle, sulla cui superficie è ricavata la pista di rotolamento. I cuscinetti assiali a sfere sono generalmente classificati in base alla forma costruttiva della ralla per alloggiamento e quindi ci sono: cuscinetti con piani di appoggio normali, e cuscinetti con ralle per alloggiamento sferico. Questa tipologia di cuscinetti è in grado di sopportare carichi assiali, ma non carichi radiali. I cuscinetti assiali a sfere sono disponibili in due versioni: a semplice effetto e a doppio effetto. La versione a semplice effetto comprende due anelli - ralla per albero e per alloggiamento - oltre ad una corona di sfere ed una gabbia. La versione a doppio effetto include tre ralle, due corone di sfere e due gabbie. Nella versione a doppio effetto, le sfere e le gabbie vengono separate dalla ralla per albero.

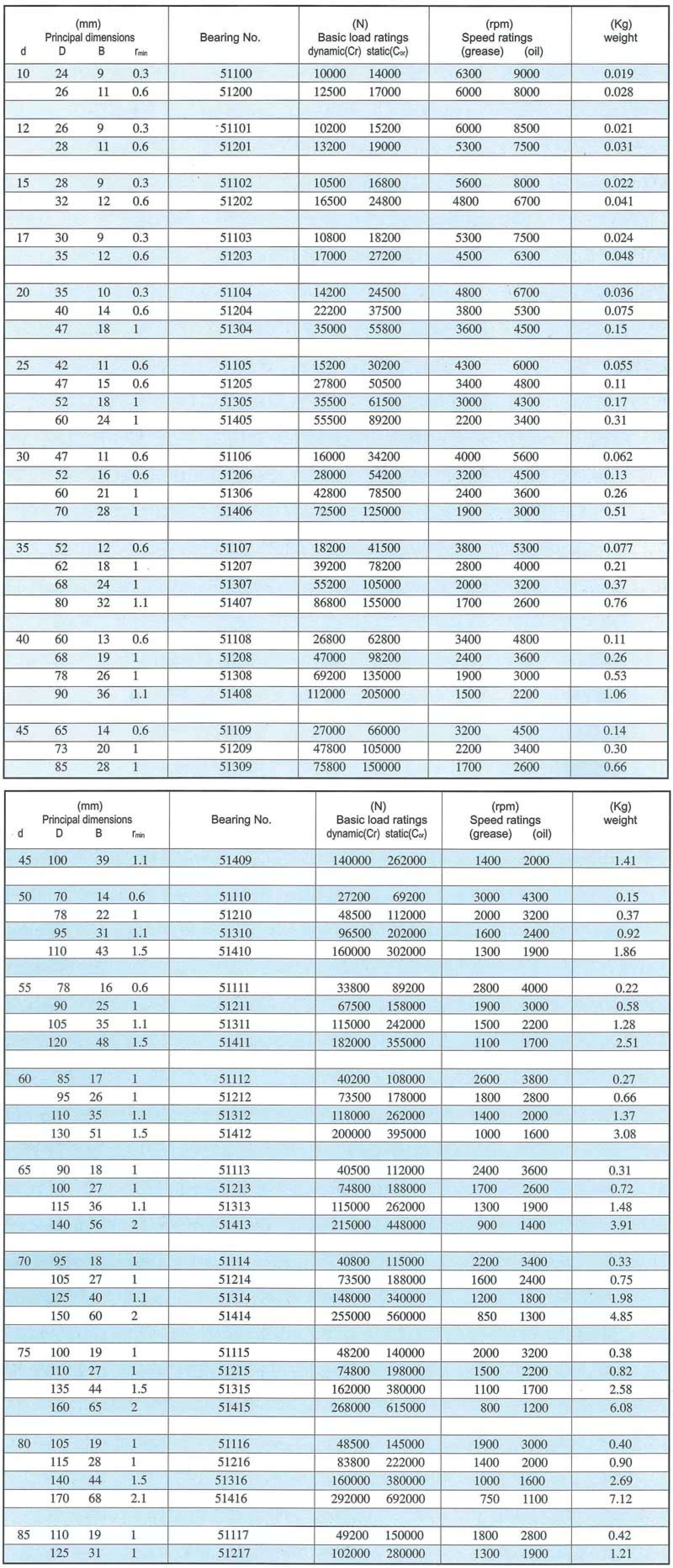

Cuscinetti assiali a sfera
